Esame di Stato per Architetti, sezione A – La Prova Grafica: esempio SCUOLA MATERNA

Esame di Stato: progettare una scuola materna

Tipologia: edificio scolastico

Dati di progetto

Progettare una scuola materna, compreso l’accessibilità esterna pedonale e carrabile, gli spazi di sosta e le sistemazioni esterne. La scuola dovrà sorgere in un’area libera del tessuto urbano di un centro minore dell’area metropolitana fiorentina della seconda metà del Novecento, con edifici di altezza variabile tra i ml 6 e ml 9 all’interno di un lotto di dimensioni ml 60×50. La scuola dovrà essere dotata delle seguenti funzioni:

  • ingresso,portineria
  • tre aule con servizi igienici
  • spazio per attività libere
  • ufficio
  • biblioteca
  • mensa
  • spogliatoio e servizi per il personale
  • deposito

Elaborati richiesti

  • schizzi, schemi e scritti atti ad illustrare le scelte progettuali
  • planivolumetrico scala 1:200
  • pianta piano terra e copertura scala 1:100
  • almeno una sezione e un prospetto scala 1.100
  • un particolare architettonico 1:20

Svolgimento

Facciamo alcune considerazioni:

  1. valorizzare la vista verso gli spazi verdi
  2. ogni aula deve ricevere luce naturale
  3. considerare l’orientamento ottimale

 Ora dovete scrivere la normativa di riferimento:

D.lgs 285/’92 NUOVO CODICE DELLA STRADA

Consideriamo L la larghezza della strada e D la distanza dell’edificio dalla strada.

se L>15m    D = 10m

se 7m<L<15m    D = 7,5m

se L<7m   D = 5m

L.13/’89, dpr 503/’96 NORME SUPERAMENTO BARRIERE ARCHITETTONICHE

  • Rampe pendenza max 8%, dotate di parapetto h 1m e cordolo di 10cm.
  • Bagno disabile 180cmx180cm
  • Larghezza porte almeno 90cm
  • ART.892  CODICE CIVILE, ALBERATURE DA CONFINE
  • Se siete in presenza di alberatura di h max 2,5m, essa deve distare dal confine almeno 0,50m
  • Se siete in presenza di alberatura di h max 3,00m, essa deve distare dal confine almeno 1,50m
  • Se siete in presenza di alberatura di h > 3,00m, essa deve distare dal confine almeno 3,00m
  • NORMATIVA ANTINCENDIO D.M. 26 AGOSTO 1992
  • Almeno due uscite di sicurezza di larghezza 1,20m con maniglia antipanico e apertura verso l’esterno
  • Percorso di fuga lunghezza massima 60m
  • DM 18 DICEMBRE 1975 EDILIZIA SCOLASTICA
  • per ogni bambino 25mq, 7 mq di edificato e 18 mq all’aperto
  • Sup. finestrata < 1/5 sup. calpestabile

Calcoli Progettuali

1 sezione è composta da minimo 15 bambini e massimo 30 bambini (b.).

scuola materna—>minimo 3 sezioni e massimo 9 sezioni

Ipotizzo 3 sezioni  da 30 bambini ciascuna, per un totale di 90 b.

1 b.= 25mq, di cui 7mq di edificato e 18 mq allaperto

90 x 7mq= 630mq

90 x 18mq= 1620mq

Ogni sezione deve avere lo spazio per:

  • attività libere 0,9mqmq per bambino–> 27mq per 30b.
  • attività ordinate 1,8mq per bambino–> 54mq per 30b.
  • attività speciali 0,4mq per bambino–> 12mq per 30b.
  • attività pratiche (servizi igienici 0,67mq per b. –> 20mq per 30b. / spogliatio 0,5mq per b. –> 15mq per 30b. / deposito 0,13mq per b. –> 3,9mq per 30b.)
  • mensa= 60/70mq
  • ufficio= 30mq
  • posti auto 1 ogni 2 addetti
  • addetti= 0,2/0,3 per bambino
  • raggio d’azione 300m
  • obbligo recinzione h 2m di cui i primi 60cm in muratura



A questo punto, siete pronti per iniziare a disegnare il vostro progetto. Non dimenticate di:

  • -quotare piante, sezioni e prospetti
  • -indicare in pianta le sezioni (è buona norma sezionare il vano scala se presente)
  • -fare schemi sulla distribuzione interna in relazione alla radiazione solare
  • -è consigliato disegnare l’arredo nelle piante
  • -il testo non richiede uno specifico particolare costruttivo, quindi disegnate quello che ricordate meglio, quotandolo e descrivendo le parti che lo compongono.

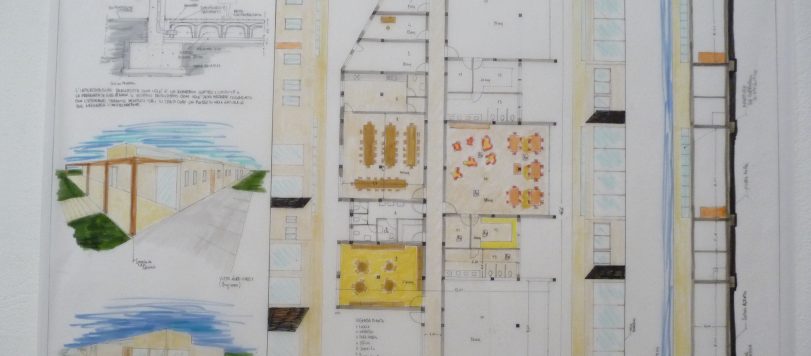

Vi alleghiamo la tavola già disegnata (la potete trovare sulla nostra pagina fb).



Arch. Maria Giulia Petrai
