Esame di Stato: descrizione della casa a schiera

Tipologia: casa a schiera

In riferimento al D.M. 1444/’68 standard residenziali—>80mc = 25mq (lordi) x h3,20m (per ogni abitante insediato)

CASO 1

4 abitanti x 25mq = 100mq

4 abitanti x 80mc = 320mc

2 piani da 160mc ciascuno, ogni piano avrà misura pari a 6,25m x 8,00m (lordi)

Tognoli : 320mc x 1mq/10mc = 32mq di parcheggio

CASO 2

5 abitanti x 25mq= 125mq

5 abitanti x 80mc= 400mc

2 piani da 200mc ciascuno, ogni piano avrà misura pari a 6,25m x 10,00m (lordi)

Tognoli : 400mc x 1mq/10mc = 40mq di parcheggio

DESCRIZIONE TIPOLOGIA:

Le case a schiera sono un insieme di abitazioni aderenti tra loro. Possono essere dotate di box auto interrato, oppure posto esternamente. Avendo le facciate corte libere, sono dotate di giardino su entrambi i lati. Sul lato dalla parte dell’ingresso può essere realizzata una rampa di pendenza massima 20%, che conduce al piano interrato (box auto e locale tecnico). Il piano interrato non viene computato nella volumetria e può avere altezza pari a 2,40m in quanto non sono presenti ambienti abitabili. Ricordate dunque di NON prevedere una taverna nel piano interrato (solo box auto e locale tecnico e se avete spazio un magazzino). Al momento della disposizione progettuale, ricordate di specificare la maglia strutturale dei pilastri (scelta strutturale più comune) e di rappresentarla in tutte le piante, aiutandovi con la disposizione del vano scala che deve sempre essere ancorato ai pilastri.

DISTRIBUZIONE AMBIENTI:

Piano Interrato- garage, locale tecnico, vano scala

Piano Terra- soggiorno, pranzo, cucina, bagno

Piano Primo- camera matrimoniale e/o camera doppia o singola, bagno

N.B. A seconda della disposizione verso il sole, prevedere balconi o aggetti per proteggere dalla radiazione solare.

La Copertura può essere inclinata o piana, la seconda opzione però facilita in alcuni casi il disegno del planivolumetrico e delle sezioni dei particolari costruttivi.

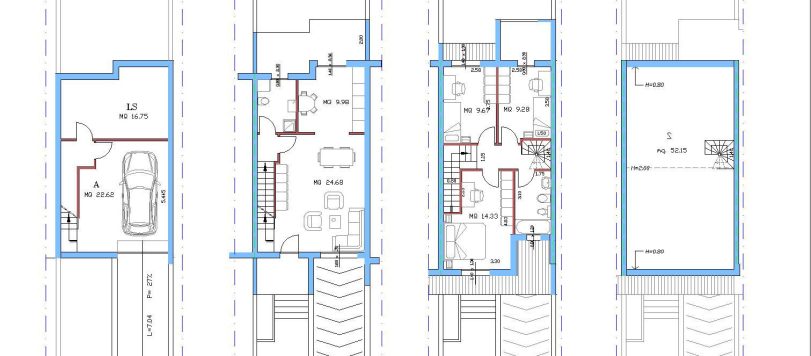

esame di stato architetto case a schiera

esame di stato architetto case a schiera pianta





Ti potrebbe interessare anche:



Progettare una casa a schiera

Definizione di casa a schiera

La casa a schiera è normalmente costituita da 3 piani (di cui uno interrato). Ricordatevi che il piano interrato non rientra nella cubatura e non può ospitare taverne o simili, ma solo box auto, magazzino e locale tecnico.

La rampa carrabile che conduce al p. interrato, secondo il D.M. 1 Febbraio 1986, deve avere pendenza ≤ 20%.

La scala che collega i tre livelli, essendo privata, può avere le seguenti misure:

-larghezza rampa 80cm.

-pedata 25cm.

La copertura può essere praticabile, in tal caso prevedere parapetto di h = 1,00m .

La copertura può essere non praticabile ma calpestabile, in tal caso prevedere parapetto di h compresa tra 30cm e 1m.

La copertura può essere non calpestabile, in tal caso prevedere parapetto di h = 30cm.

ESEMPIO VELOCE:

DATI

Area = 19200mq (Lotto di m 240×80)

Hmax = 7,50m

If = 1mc/mq

Rc = 20%

IPOTESI

Ipotizziamo di voler progettare case a schiera di dimensioni 6,25m x 10m, su due livelli fuori terra e piano interrato. Ipotizziamo allora che i mc di una casa a schiera avente queste dimensioni siano 400.

CALCOLI PROGETTUALI

VE = 19200mq x 1mc/mq = 19200mc

n° schiere = 19200mc/ 400mc = 48 schiere

Sc = 19200mq x 20% = 3840mq (Superficie Coperta)

Sup. Coperta = 48 x 62,50mq = 3000mq <3840mq (dato di progetto)

Tognoli: 19200mc x 1mc/10mq = 1920mq per posti auto

Come supporto a questo articolo vi invitiamo consultare anche l’esempio di calcolo e progetto di una casa a schiera.

Arch. Maria Giulia Petrai
