Esame di Stato per Architetti, sezione A – La Prova Grafica, Il tema di Progettazione, esempio completo BIBLIOTECA (con tavola svolta)

Esame di Stato: svolgimento del tema

Tipologia: Biblioteca

Di seguito vi proponiamo un esempio di tema di progettazione svolto.

Dati di progetto

Il progetto consiste nella realizzazione di una biblioteca di quartiere inserita in una piazza di 35x70m. La biblioteca deve avere una superficie lorda complessiva di 350mq circa ed essere dotata delle seguenti funzioni orientativamente dimensionate:

  • ingresso,reception 25mq;
  •  bar con wc 50mq;
  • servizi igienici;
  • deposito 20mq;
  • 2 uffici 30mq;
  • saletta riunioni 50mq;
  • sala lettura 150mq.

Elaborati richiesti

-schizzi, schemi e scritti atti ad illustrare le scelte progettuali

-planivolumetrico scala 1:200

-pianta e copertura scala 1:100

-un particolare architettonico 1:20

Svolgimento

Facciamo alcune considerazioni:

1)valorizzare la vista a piazza

2)nella sala lettura non è indicato far entrare troppa luce naturale

Ora dovrete scrivere la normativa di riferimento:

Consideriamo L la larghezza della strada e D la distanza dell’edificio dalla strada.

se L>15m D = 10m

se 7m<L<15m D = 7,5m

se L<7m D = 5m

-Rampe pendenza max 8%, dotate di parapetto h 1m e cordolo di 10cm.

-Bagno disabile 180cmx180cm

-Larghezza porte almeno 90cm

Se siete in presenza di alberatura di h max 2,5m, essa deve distare dal confine almeno 0,50m

Se siete in presenza di alberatura di h max 3,00m, essa deve distare dal confine almeno 1,50m

Se siete in presenza di alberatura di h > 3,00m, essa deve distare dal confine almeno 3,00m

-Almeno due uscite di sicurezza di larghezza 1,20m con maniglia antipanico e apertura verso l’esterno

-Percorso di fuga lunghezza massima 60m

Calcoli Progettuali

150mq (sala lettura)—>150mq/3mq= 50 posti

Sup. piazzale= 50mq

posti bici= 0,5 x 50= 25

A questo punto, siete pronti per iniziare a disegnare il vostro progetto. Non dimenticate di:

  1. -quotare piante, sezioni e prospetti;
  2. -indicare in pianta le sezioni (è buona norma sezionare il vano scala se presente);
  3. -è consigliato disegnare l’arredo nelle piante;
  4. -il testo non richiede uno specifico particolare costruttivo, quindi disegnate quello che ricordate meglio quotandolo e descrivendo le parti.

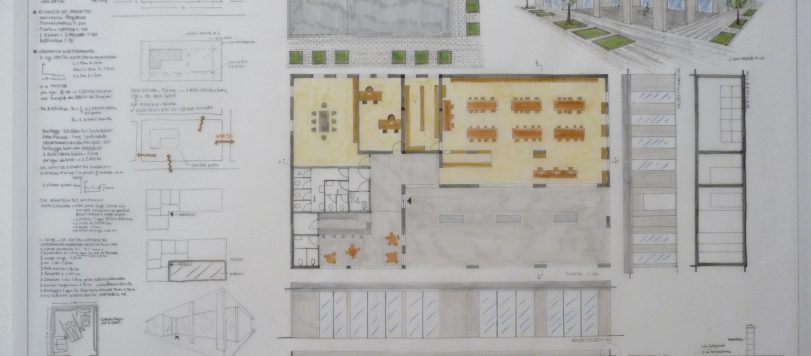

Vi alleghiamo la tavola già disegnata e la prima prova scritta che chiedeva la giustificazione del dimensionamento strutturale (trovate tutto sulla nostra pagina fb).

Arch. Maria Giulia Petrai
